Контроллер СКД С3-100 предназначен для организации бесконтактных сетевых (Ethernet) распределенных систем с возможностью управления 1 замком и считывателями на вход и выход.

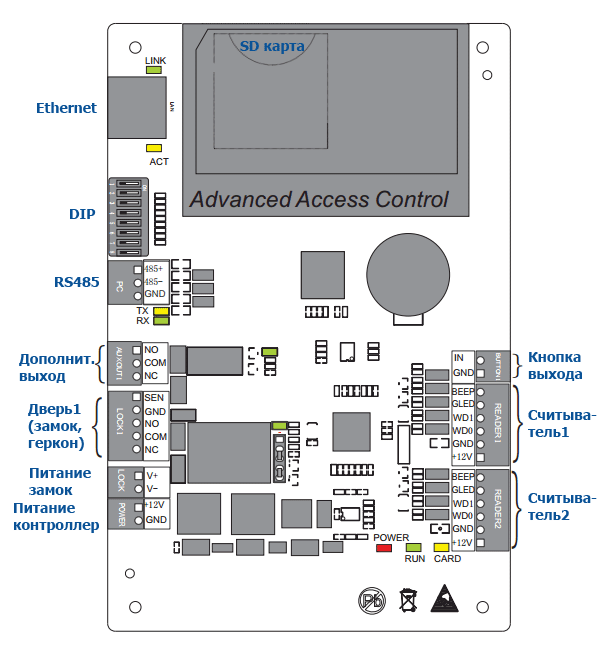

Разъемы подключения комплектующих СКУД
Разъемы контроллера
- Ethernet- сетевой интерфейс для связи с ПК.
- RS485- сетевой интерфейс для связи с ПК (требуется конвертер).
- DIP- переключатели для настройки адреса контроллера в сети RS485, сброса оборудования в заводские настройки, подключения нагрузочного резистора 120 Ом.
- Дополнит.выход- реле SPDT 2A@30V DC.
- Замок- реле SPDT 5A@36V DC или 8A@30V AC.
- Геркон- датчик положения двери.
- Питание- +12В DC.
- Кнопка выхода- кнопка запроса выхода (RTE).
- Считыватель- считыватели бесконтактных карт, Считыватель1-вход, Считыватель2-выход.
- SD карта- расширение базовой памяти контроллера на хранение событий.
Значение LED индикаторов
- LINK (зеленый)- всегда горит зеленый, индикация линии связи TCP/IP.
- ACT (желтый)- вспыхивает при передаче информации по сети TCP/IP.
- TX (желтый)- вспыхивает при передаче информации по сети RS485.
- RX (зеленый)- вспыхивает при приеме информации по сети RS485.
- Дополнит.выход (зеленый)- всегда горит зеленый, если используется этот выход.
- Замок (зеленый)- всегда горит зеленый, если замок открыт.
- Power(красный)- горит красным при подаче питания на контроллер.
- RUN(зеленый)- периодически вспыхивает, если оборудование работает нормально.
- CARD(желтый)- вспыхивает, когда поднесена карта к считывателю.
Рекомендации по использованию проводов
- 1. Для питания используйте 2-жильный провод сечением не менее 0,75 мм.
- 2. Для подключения бесконтактных считывателей- провод RVVP 6*0,5 мм.
- 3. Для подключения кнопки выхода, и устройства к дополнит. выходу используйте RVV 2*0.5 мм.
- 4. Для подключения замка используйте RVV 2*0.75 мм.
|
