Биометрический контроллер inBio260 используется для построения систем контроля доступа по отпечатку пальца для двух дверей со считывателями на вход и выход. Считыватели отпечатков пальцев подключаются к устройству по RS485 интерфейсу (4шт.). Помимо этого к контроллеру есть возможность подключить бесконтактные считыватели по Wiegand интерфейсу (2шт.).

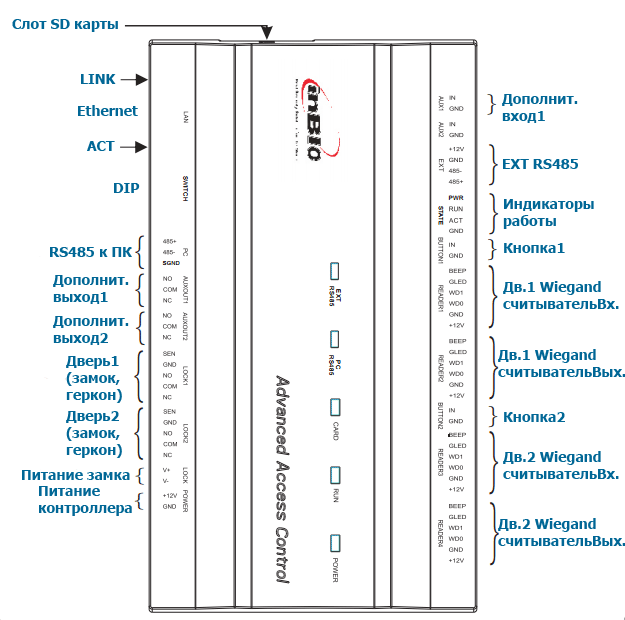

Разъемы подключения комплектующих СКУД
Разъемы контроллера
- Ethernet- сетевой интерфейс для связи с ПК.
- RS485- сетевой интерфейс для связи с ПК (требуется конвертер).
- DIP- переключатели для настройки адреса контроллера в сети RS485, сброса оборудования в заводские настройки, подключения нагрузочного резистора 120 Ом.
- Дополнит.выход (2 шт.)- реле SPDT 2A@30V DC.
- Замок (2 шт.)- реле SPDT 5A@36V DC или 8A@30V AC.
- Геркон (2 шт.)- датчик положения двери.
- Питание- +12В DC.
- Кнопка выхода (2 шт.)- кнопка запроса выхода (RTE).
- EXT RS485- подключение считывателей отпечатков пальцев.
- Wiegand считыватель (2 шт.)- считыватели бесконтактных карт, Считыватель1-вход, Считыватель2-выход.
- SD карта- расширение базовой памяти контроллера на хранение событий.
Значение LED индикаторов
- LINK (зеленый)- всегда горит зеленый при исправной линии, индикация линии связи TCP/IP.
- ACT (желтый)- вспыхивает при передаче информации по сети TCP/IP.
- EXT RS485 (желтый/зеленый)- вспыхивает при передаче/приеме информации по сети подключения биометрических ридеров.
- PC RS485 (желтый/зеленый)- вспыхивает при передаче/приеме информации по сети RS485.
- Power(красный)- горит красным при подаче питания на контроллер.
- RUN(зеленый)- периодически вспыхивает, если оборудование работает нормально.
- CARD(желтый)- вспыхивает, когда поднесена карта к считывателю.
