Бесконтактные считыватели с Wiegand интерфейсом могут быть подключены к контроллерам доступа серии С3, inBio. Для этого используется интерфейс Wiegand26 или Wiegand34.
Какое количество считывателей может быть подключено к контроллерам серии С3
- C3-100- 2 считывателя на вход и выход
- C3-200- 4 считывателя на вход и выход в двухдверном режиме
- C3-200- 4 считывателя на вход и выход в двухдверном режиме / 4 считывателя на вход в четырехдверном режиме

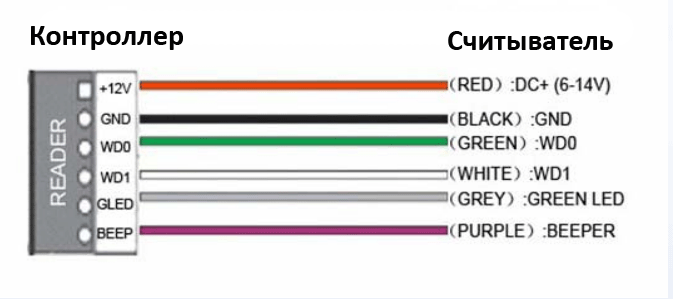

Подключение Wiegand ридеров
После поднесения бесконтактной карты к:
Считывателю 1 - откроется 1 дверь и сохранится запись Вход
Считывателю 2 - откроется 1 дверь и сохранится запись Выход
Считывателю 3 - откроется 2 дверь и сохранится запись Вход
Считывателю 4 - откроется 2 дверь и сохранится запись Выход
Примечание. При использовании контроллера С3-400 в четырехдверном режиме, каждый считыватель будет открывать свою дверь и записывать запись Вход.
Примечание:
1. Если считыватель бесконтактных идентификаторов использует питание не 12 В DC, то требуется отдельный блок питания нужного номинала.
2. Расстояние соединения считывателя с контроллером может быть не более 100 метров.
3. Рекомендуемая высота монтажа считывателя- 1,4-1,5 м.
|
